Co byste měli vědět o sedadlech pro stavební stroje?

Sedadlo obsluhy v těžkých strojích není komfortním doplňkem. Jedná se o komponentu kritickou z hlediska bezpečnosti a ovlivňující produktivitu, která přímo ovlivňuje zdraví obsluhy, přesnost ovládání stroje a dlouhodobé udržení pracovní síly. Sedadla pro stavební stroje musí absorbovat nepřetržité vibrace působící na celé tělo, podporovat prodloužené směny a přežít drsné venkovní prostředí – to vše při splnění mezinárodních ergonomických a bezpečnostních norem. Pro manažery nákupu, provozovatele vozových parků a OEM dodavatele je jasná znalost konstrukce sedadel zásadní pro přijímání obhajitelných rozhodnutí o sourcingu.

Proč záleží na konstrukci Seatu u těžkého vybavení

Obsluha rypadel, kolových nakladačů, buldozerů a motorových grejdrů obvykle sedí 8 až 12 hodin za směnu. Během této doby jsou vystaveny celotělovým vibracím (WBV) přenášeným přes podvozek a sedadlo. Prodloužená expozice WBV je přímo spojena s poruchami bederní páteře, únavou a zkrácenou reakční dobou. Technická kvalita sedadla stavebních strojů určuje, kolik vibrací zasáhne tělo operátora a jak účinně sedadlo kompenzuje posturální napětí.

Vystavení vibracím a normy ISO 2631

ISO 2631-1 definuje metodu měření a hodnocení expozice člověka vibracím působícím na celé tělo. Norma stanovuje zóny zdravotního poradenství začínající při denní hodnotě expozice vibracím A(8) 0,5 m/s2. Evropská směrnice 2002/44/ES stanoví akční hodnotu 0,5 m/s2 a limitní hodnotu expozice 1,15 m/s2 pro 8hodinový pracovní den. Přenos vibrací sedadla je kvantifikován hodnotou jeho efektivní amplitudy přenosu (SEAT). Hodnota SEAT nižší než 1,0 znamená, že sedadlo tlumí vibrace vzhledem ke vstupu podlahy. Vysoce kvalitní odpružená sedadla pro těžké stroje obvykle dosahují hodnot SEAT mezi 0,6 a 0,85 ve frekvenčním rozsahu 1–10 Hz, který je nejdůležitější pro zátěž páteře.

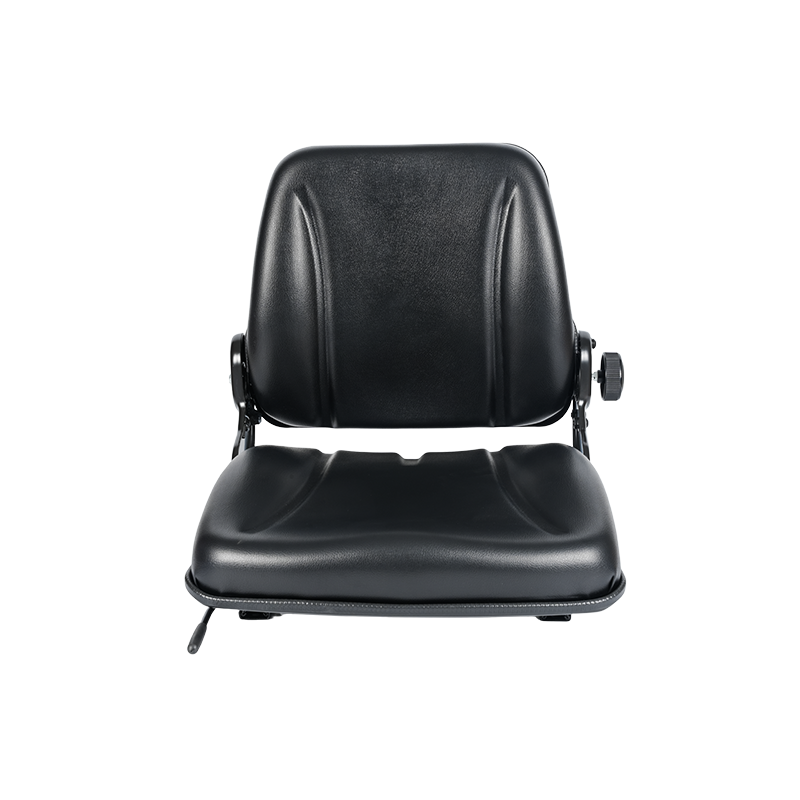

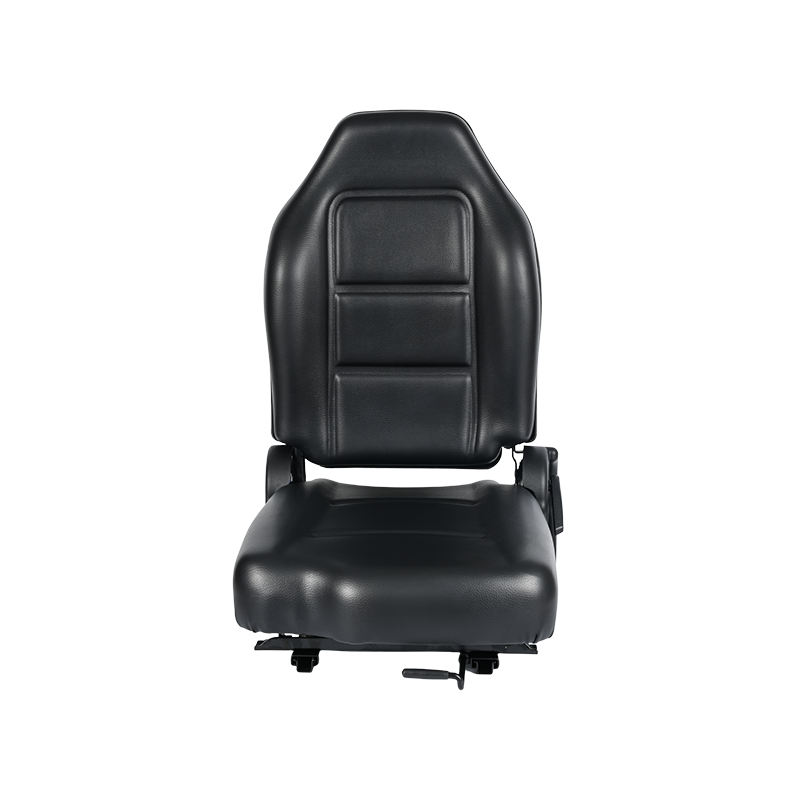

Základní součásti sedadel stavebních strojů

A plně specifikováno sedadlo stavebních strojů integruje více funkčních subsystémů. Každý subsystém přispívá k ochraně obsluhy, nastavitelnosti a odolnosti. Mezi hlavní komponenty patří:

• Mechanismus odpružení: Primární systém izolace vibrací. Mechanické nůžkové, vzduchové nebo hybridní systémy izolují sedací část od vibrací na úrovni podlahy. Délka zdvihu se obvykle pohybuje od 80 mm do 120 mm.
• Pěna sedáku a opěradla: Polyuretanová pěna s vysokou hustotou (hustota 45–60 kg/m3) poskytuje počáteční komfort a rozložení tlaku. Stupeň pěny určuje dlouhodobou odolnost proti únavě.
• Materiál potahu: Vinylové, látkové nebo kožené potahy se vybírají na základě klimatu, hygienických požadavků a odolnosti proti oděru. Vinyl je standardem pro venkovní a vlhké prostředí.
• Předozadní nastavení posuvu: Umožňuje obsluze optimalizovat dosah ovládacích prvků. Standardní rozsah zdvihu je 150 mm až 200 mm s přírůstkem aretace 25 mm.
• Nastavení výšky: Mechanické nebo pneumatické nastavení výšky umožňuje operátorům různé postavy. Typický rozsah je 60 mm až 100 mm vertikálního zdvihu.
• Bederní opěrka: Nastavitelné bederní systémy, ať už mechanické nebo pneumatické, udržují přirozenou lordotickou křivku bederní páteře během prodloužené operace.
• područky: Pevné, sklopné nebo nastavitelné područky snižují zatížení ramen a krku při ovládání. Nastavitelnost výšky a úhlu loketní opěrky je v kabinách rypadel zásadní.

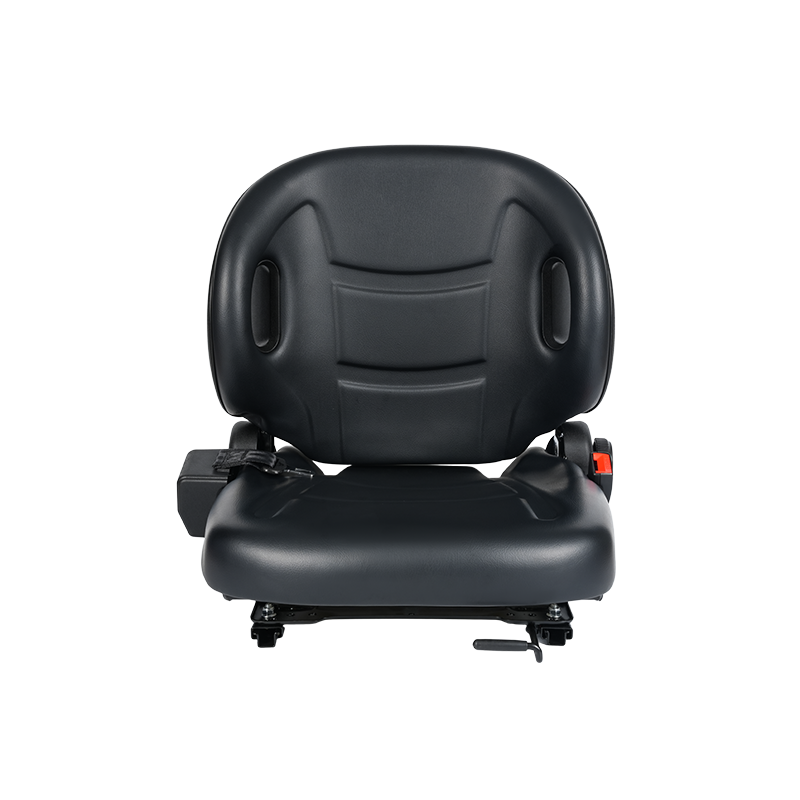

• Bezpečnostní pás a montážní deska: Integrovaný navíjecí břišní pás nebo 3-bodový pás splňuje požadavky ISO 6683 a ROPS/FOPS na kabinu pro systémy ochrany proti převrácení.

Porovnání typů závěsných systémů

Systém odpružení je nejkritičtější součástí každého sedadla pro těžké vybavení. Různé technologie odpružení nabízejí zřetelné kompromisy mezi cenou, nastavitelností, rozsahem izolace vibrací a požadavky na údržbu. Následující tabulka porovnává tři hlavní typy zavěšení používané v sedadla stavebních zařízení s odpruženým systémem konfigurace.

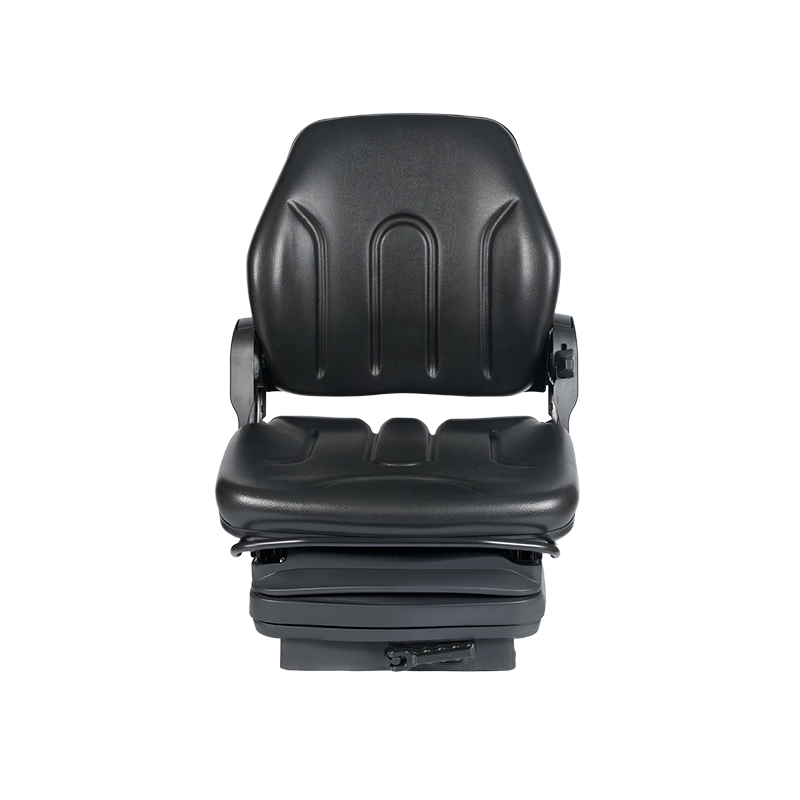

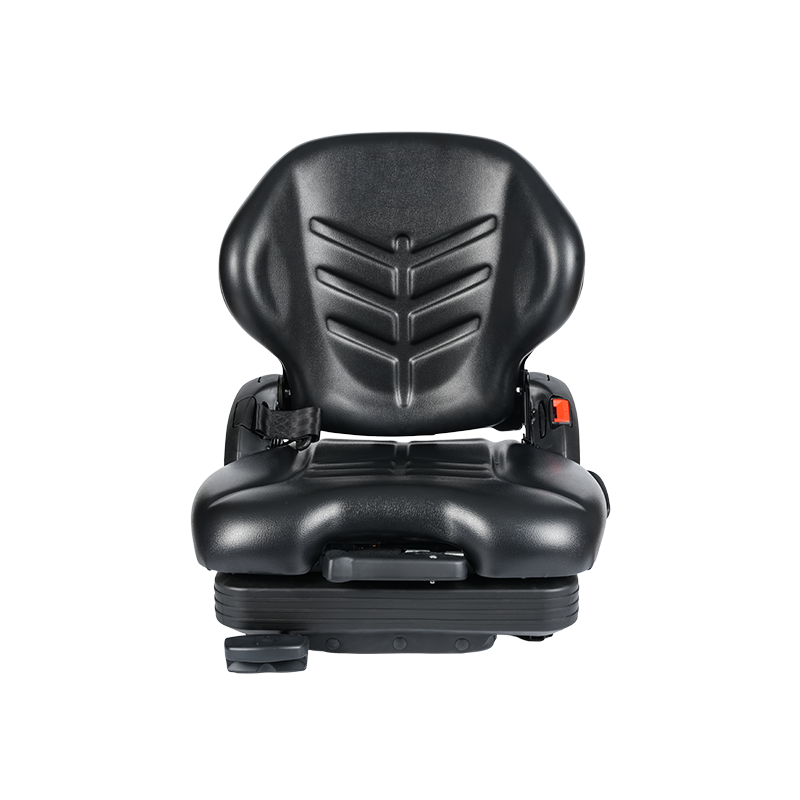

Sedadla pro stavební stroje se systémem odpružení

Ergonomický design pro výkon operátora

Ergonomické inženýrství sedadel pro těžké vybavení přesahuje rozsahy nastavitelnosti. Řeší interakci mezi geometrií těla operátora, uspořádáním ovládání konkrétního stroje a posturálními požadavky pracovního úkolu. Špatný ergonomický design vede k muskuloskeletálním poruchám, únavě obsluhy a sníženému uvědomění si situace – to vše zvyšuje riziko nehody.

Ergonomická sedadla stavebních strojů pro rypadla

Ergonomická sedadla stavebních strojů pro rypadla mají specifické konstrukční požadavky, které se liší od sedadel kolového nakladače nebo buldozeru. Operátoři rypadla často otáčejí horní částí těla a musí dosáhnout ovládání joystickem namontovaným na nastavitelných konzolách připevněných ke konstrukci sedadla. To znamená, že sedadlo musí fungovat jako ovládací platforma, nejen jako plocha k sezení. Mezi klíčové ergonomické parametry usazení rypadla patří:

• Úhel sklonu sedadla: Mírný náklon dopředu o 3 až 5 stupňů snižuje úhel flexe kyčle a snižuje bederní kompresi během rotace horní části těla.
• Kompatibilita konzoly namontované na loketní opěrce: Struktura sedadla musí poskytovat standardizované montážní body pro konzoly joysticku, obvykle s použitím 4-děrových šroubů DIN nebo ISO.
• Rozsah sklonu opěradla: Minimální rozsah sklonu 15 až 25 stupňů od svislice umožňuje operátorům upravit polohu během přestávek, aniž by opustili kabinu.
• Boční podpora stehen: Tvarované boční podpěry sedadla snižují klouzání během cyklů otáčení stroje a zlepšují stabilitu obsluhy.

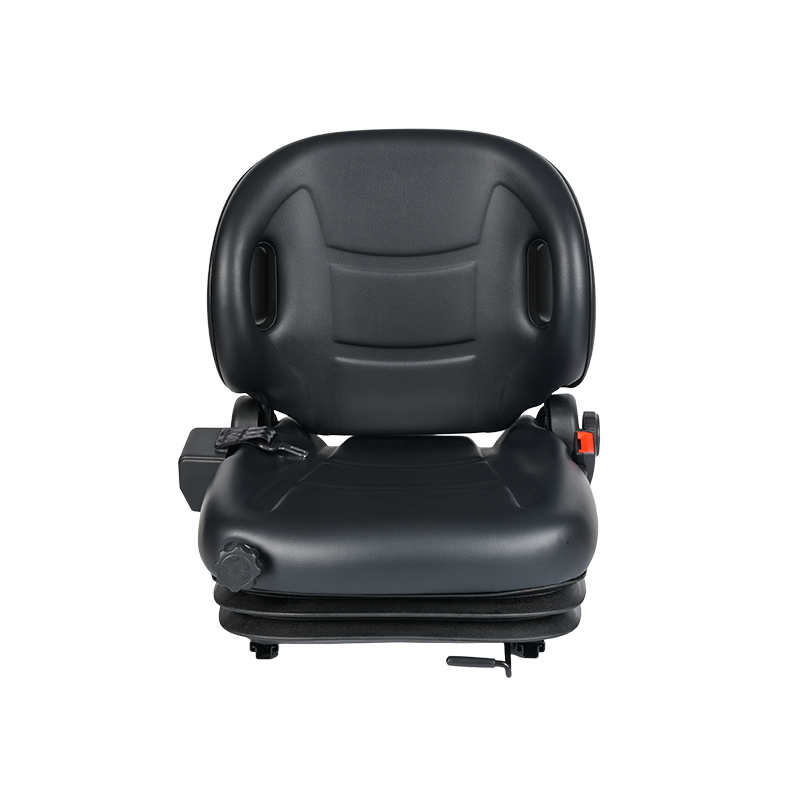

Nastavení hmotnosti sedadel stavebního vybavení: Jak to funguje

Nastavení hmotnosti je zásadní, protože systémy odpružení jsou vyladěny tak, aby fungovaly v definovaném rozsahu zatížení. Provozování sedadla mimo jeho navržený hmotnostní rozsah snižuje účinnost izolace a zvyšuje přenos vibrací. Většina sedadel pro těžké vybavení je určena pro operátory s hmotností mezi 50 kg a 130 kg, přičemž nastavení odpružení je nastavitelné tak, aby se optimalizovala izolace pro skutečnou hmotnost operátora.

Mechanické vs. nastavení hmotnosti vzduchu

Nastavení hmotnosti sedadla stavebního vybavení systémy spadají do dvou hlavních kategorií. Mechanické systémy používají otočný knoflík nebo páku k předepnutí vinuté pružiny. Vzduchové systémy používají tlakový měchýř nastavený pomocí ventilu. Níže uvedená tabulka porovnává obě metody napříč kritérii, která jsou nejrelevantnější pro rozhodování o nákupu vozového parku.

Materiály a životnost

Výběr materiálu pro komponenty sedadla přímo určuje životnost v provozních podmínkách. Prostředí staveniště vystavuje dělníky UV záření, bahnu, hydraulickým kapalinám, dešti a extrémním teplotám v rozsahu od minus 30 do plus 70 stupňů Celsia v globálních scénářích nasazení.

Vodotěsná sedadla stavebního vybavení pro venkovní použití

Vodotěsná sedadla pro stavební stroje pro venkovní použití vyžadují kombinaci utěsněných potahových materiálů, komponent rámu odolných proti korozi a geometrie sedací části navržené odvodněním. Následující materiálové specifikace definují odolné sedadlo vhodné pro venkovní použití:

• Materiál potahu: Vinyl potažený PVC s minimální tloušťkou 0,8 mm a odolností proti oděru Martindale minimálně 50 000 cyklů. UV stabilizátory zabraňují popraskání povrchu po delším vystavení slunci.
• Pěnové jádro: Polyuretanová pěna s uzavřenými buňkami v sedací části odolává absorpci vlhkosti. Pěna s otevřenými buňkami v opěradle je přijatelná, když je pokryta vrstvou bránící vlhkosti.
• Rám a základna: Ocelový rám s práškovým nástřikem s minimální tloušťkou povlaku 60 mikronů poskytuje ochranu proti korozi ve vlhkém a slaném prostředí. Hardware z nerezové oceli je určen pro námořní nebo pobřežní aplikace.
• Drenážní kanály: Lisované drenážní cesty v sedací části umožňují vodě vytékat, místo aby se hromadila pod operátorem.

Náhradní sedadla pro stavební stroje: Kritéria nákupu

Náhradní sedadla pro stavební stroje musí odpovídat rozměrové a funkční obálce specifikací výrobce originálního zařízení (OEM). Nesprávná montáž ohrožuje bezpečnost obsluhy a může zrušit platnost záruky na stroj. Při nákupu náhradního sedadla by se měla řídit následující kritéria:

• Kompatibilita montážního vzoru: Před objednáním ověřte rozměry vzoru šroubů (typicky 4-děrové vzory s roztečí 150 x 150 mm nebo 200 x 200 mm) proti montážní desce sedla stroje.
• Zdvih odpružení a hmotnostní rozsah: Ujistěte se, že zdvih náhradního odpružení a rozsah hmotnosti operátora odpovídají původní specifikaci, aby byla zachována výkonnost izolace vibrací.
• Rozhraní konzoly loketní opěrky: U rypadel a teleskopických nakladačů s integrovanými ovládacími konzolami ověřte, že náhradní sedadlo akceptuje stávající montážní prvky konzoly.
• Standardní bezpečnostní pás: Náhradní sedadla musí obsahovat systém bezpečnostních pásů certifikovaný podle ISO 6683 nebo ekvivalentní normy požadované certifikací stroje ROPS.
• Rozměrová obálka: Šířka, výška a hloubka sedadla musí odpovídat navrženým volným zónám kabiny. Nadrozměrné náhrady mohou bránit vstupu, výstupu a nouzovému výstupu z kabiny.

Kontrolní seznam nákupu B2B

Pro správce vozových parků, nákupní týmy OEM a distributory náhradních dílů, kteří hromadně nakupují, by se v každém dokumentu specifikace sedadla nebo žádosti o cenovou nabídku měly objevit následující položky:

• Dokumentace o shodě ISO 7096: Vyžádejte si zkušební protokoly potvrzující, že sedadlo splňuje požadavky na laboratorní vibrační testy ISO 7096 pro příslušnou třídu stroje (EM1 až EM9).
• Rozsah nastavení hmotnosti a jmenovitá hmotnost obsluhy: Potvrďte minimální a maximální hmotnost obsluhy, pro kterou je odpružení kalibrováno.
• Specifikace potahového materiálu: Vyžádejte si materiálový list včetně odolnosti proti oděru, odolnosti vůči UV záření a provozního teplotního rozsahu.
• Hustota pěny a ILD (průhyb zatížení vtlačením): Specifikujte minimální hustotu pěny (45 kg/m3 pro sedací část) a hodnotu ILD (typicky 35–45 N pro konstrukční aplikace sedadel).
• Záruční podmínky: Definujte minimální záruční dobu (typicky 12 až 24 měsíců) a kryty poruchových režimů, včetně závěsného mechanismu, pěny a integrity krytu.
• MOQ a dodací lhůta: Stanovte minimální objednací množství a dodací lhůty pro standardní katalogová místa i varianty konfigurované na míru.
• Dostupnost náhradních dílů: Potvrďte dostupnost jednotlivých náhradních součástí (soupravy odpružení, sady pěny, krycí pláště) pro podporu programů údržby vozového parku.

Často kladené otázky

1. Jaká je norma ISO pro testování sedadel stavebních strojů?

ISO 7096 je primární mezinárodní norma pro laboratorní hodnocení přenosu vibrací na celé tělo sedadla stavebních strojů . Definuje devět vstupních spekter stroje (EM1 až EM9) odpovídajících různým typům strojů, jako jsou kolové nakladače, zhutňovače půdy a pásová rýpadla. Každé spektrum simuluje profil vibrací typický pro danou třídu strojů. Aby bylo sedadlo považováno za vyhovující, musí při testování proti příslušnému vstupnímu spektru dosáhnout maximální hodnoty SEAT (obvykle 1,0 nebo nižší, v závislosti na třídě). Kupující by si měli od dodavatelů sedadel vyžádat zkušební protokoly ISO 7096 a ověřit, že testované vstupní spektrum odpovídá cílovému typu stroje.

2. Jak často by se měla vyměňovat sedadla stavebních strojů?

Životnost závisí na provozních hodinách, hmotnosti operátora, podmínkách prostředí a typu odpružení. Obecně platí, že závěsné mechanismy by měly být kontrolovány každých 2 000 provozních hodin a vyměněny, když měření hodnoty SEAT nebo fyzická kontrola odhalí zhoršený izolační výkon. Stupeň stlačení pěny přesahující 25 procent původní tloušťky je spolehlivým indikátorem toho, že pěna sedací části vyžaduje výměnu. Krycí materiály ve venkovních aplikacích obvykle vyžadují výměnu každých 3 až 5 let kvůli degradaci UV zářením a otěru. Proaktivní nahrazení náhradní sedadla pro stavební stroje před selháním snižuje riziko zranění obsluhy a zabraňuje neplánovaným prostojům.

3. Může univerzální sedadlo nahradit sedadlo specifické pro OEM?

Univerzální sedadla pro trh s náhradními díly mohou nahradit sedadla OEM, pokud je ověřeno, že montážní vzor, ​​rozměrová obálka, specifikace odpružení a norma bezpečnostních pásů odpovídají. Mnoho dodavatelů na trhu s náhradními díly vyrábí sedadla s nastavitelnými montážními adaptéry, které se přizpůsobí různým vzorům šroubů. Sedadla s integrovanými ovládacími konzolami – běžnými u rypadel – však vyžadují rozhraní pro montáž konzoly specifické pro stroj, které univerzální sedadla nemusí podporovat. Před specifikováním univerzální náhrady pro vozový park vždy porovnejte model stroje, rozměry kabiny a požadavky na upevnění konzoly.

4. Jaký je rozdíl mezi mechanickou a vzduchem odpruženou sedačkou pro stavební použití?

Mechanicky odpružené sedadlo využívá systém vinutých pružin a tlumičů k izolaci vibrací. Nevyžaduje žádný externí zdroj energie a je vhodný pro stroje bez přívodu stlačeného vzduchu. Vzduchem odpružené sedadlo využívá tlakový měchýř k podpoře hmotnosti operátora a izoluje vibrace. Poskytuje přesnější nastavení hmotnosti a obecně dosahuje nižších hodnot SEAT v celém rozsahu hmotnosti obsluhy. Vzduchové systémy vyžadují přívod čistého, suchého stlačeného vzduchu o tlaku 6 až 8 barů, který většina moderních stavebních strojů zajišťuje prostřednictvím HVAC nebo pneumatického okruhu kabiny. Pro nákup vozového parku, sedadla stavebních zařízení s odpruženým systémems ve vzduchové konfiguraci jsou preferovány pro vysoce hodinové aplikace, kde je primárním cílem minimalizace expozice vibracím.

Reference

• Mezinárodní organizace pro normalizaci. ISO 7096: Stroje pro zemní práce – Laboratorní hodnocení vibrací sedadla obsluhy . ISO, Ženeva.
• Mezinárodní organizace pro normalizaci. ISO 2631-1: Mechanické vibrace a rázy – Hodnocení expozice člověka vibracím působícím na celé tělo, Část 1: Obecné požadavky . ISO, Ženeva.
• Evropský parlament a Rada. Směrnice 2002/44/ES o minimálních požadavcích na ochranu zdraví a bezpečnost, pokud jde o vystavení pracovníků rizikům vyplývajícím z fyzikálních činitelů (vibrace) . Úřední věstník Evropské unie, 2002.
• Mezinárodní organizace pro normalizaci. ISO 6683: Stroje pro zemní práce – Bezpečnostní pásy a ukotvení bezpečnostních pásů – Požadavky na výkon a zkoušky . ISO, Ženeva.
• Griffin, M.J. Příručka lidských vibrací . Academic Press, Londýn, 1990.
• Evropská agentura pro bezpečnost a ochranu zdraví při práci. Vibrace celého těla: Expozice pracovníků ve stavebnictví . EU-OSHA, Bilbao, 2008, $
